產品官方型號：直聯傳動機組系列
產品介紹：
AA6系列技術規格表
型號 (Model) | 電機功率 (kW) | 排氣壓力 (bar) | 容積流量 | 出口尺寸 (inch) | 機組凈重 | 外形尺寸 (L*W*H) mm |
AA6-22A | 22 | 8 | 3.7 | Rpl-1/4 | 620 | 1350*830*1200 |
10 | 3.0 | |||||
13 | 2.9 | |||||
AA6-30A | 30 | 8 | 4.7 | Rpl-1/2 | 810 | 1450*950*1300 |
10 | 3.7 | |||||
13 | 3.6 | |||||
AA6-37A | 37 | 8 | 6.8 | Rpl-1/2 | 860 | 1450*950*1300 |
10 | 4.7 | |||||
13 | 4.6 | |||||
AA6-45A | 45 | 8 | 8.0 | DN50 | 1420 | 1900*1500*1600 |
10 | 6.5 | |||||
13 | 5.5 | |||||
AA6-55A | 55 | 8 | 9.8 | DN50 | 1450 | 1900*1500*1600 |
10 | 7.7 | |||||
13 | 6.5 | |||||
AA6-75A | 75 | 8 | 13.1 | DN50 | 2040 | 2500*1600*1700 |
10 | 9.5 | |||||
13 | 9.0 | |||||
AA6-90A | 90 | 8 | 16.8 | DN65 | 2050 | 2500*1600*1700 |
10 | 12.6 | |||||
13 | 11.6 | |||||
AA6-110A | 110 | 8 | 20.0 | DN80 | 3370 | 2980*1850*2020 |
10 | 15.1 | |||||
13 | 12.1 | |||||
AA6-132A | 132 | 8 | 23.2 | DN80 | 3350 | 2980*1850*2020 |
10 | 19.0 | |||||
13 | 15.4 | |||||
AA6-160A | 160 | 8 | 28.2 | DN100 | 3990 | 3280*1880*2120 |
10 | 22.3 | |||||
13 | 19.1 | |||||
AA6-185A | 185 | 8 | 32.3 | DN100 | 4200 | 3280*1880*2120 |
10 | 26.5 | |||||
13 | 21.8 | |||||
AA6-200A | 200 | 8 | 35.6 | DN100 | 4780 | 3450*2000*2150 |
10 | 31.3 | |||||
13 | 24.5 | |||||
AA6-220A | 220 | 8 | 38.4 | DN100 | 6000 | 3450*2000*2150 |
10 | 33.5 | |||||
13 | 28.2 | |||||
AA6-250A | 250 | 8 | 42.6 | DN125 | 6310 | 4000*2150*2250 |
10 | 38.0 | |||||
13 | 33.3 | |||||
AA6-280A | 280 | 8 | 47.0 | DN125 | 7000 | 4000*2150*2250 |
10 | 42.6 | |||||
13 | 37.8 | |||||
AA6-315A | 315 | 8 | 52.3 | DN125 | 7300 | 4000*2150*2250 |
10 | 46.3 | |||||
13 | 42.4 | |||||
AA6-355A | 355 | 8 | 65.0 | DN125 | 8000 | 4500*2150*2250 |
10 | 51.7 | |||||
13 | 46.1 |
1. 上述技術參數依據ISO1217,吸氣溫度:20°C;相對濕度：60%;吸氣壓力：O.IMPa。
2. 除上述各機型：0.3MPa~1.6MPa參數選型，請接洽漢鐘銷售人員。
3. 除標準電壓為380V,三相,50HZ,若有需求其它規格，請接洽漢鐘銷售人員。
4. 各系列均備有水冷式機型，請接洽漢鐘銷售人員。
5. 本公司持有所有規范之設計修改權利，最終規格依機器實體為基準。
AA6-AM系列技術規格表
型號 | 電機功率 (kW) | 排氣壓力 (bar) | 容積流量 | 出口尺寸 (inch) | 機組凈重 | 外形尺寸 (L*W*H) mm |
AA6-08A-AM | 7.5 | 8 | 0.4-1.1 | Rp3/4 | 320 | 1100*700*1020 |
10 | 0.4-1.0 | |||||
13 | 0.3-0.8 | |||||
AA6-11A-AM | 11 | 8 | 0.6-1.6 | Rp3/4 | 340 | 1100*700*1020 |
10 | 0.6-1.4 | |||||
13 | 0.5-1.2 | |||||
AA6-15A-AM | 15 | 8 | 1.0-2.4 | Rpl-1/4 | 470 | 1350*830*1200 |
10 | 0.8-2.1 | |||||
13 | 0.7-1.8 | |||||
AA6-18A-AM | 18.5 | 8 | 1.2-3.0 | Rpl-1/4 | 540 | 1350*830*1200 |
10 | 0.9-2.4 | |||||
13 | 0.8-2.0 | |||||
AA6-22A-AM | 22 | 8 | 1.5-3.7 | Rpl-1/4 | 550 | 1350*830*1200 |
10 | 1.2-3.0 | |||||
13 | 1.2-2.9 | |||||
AA6-30A-AM | 30 | 8 | 1.9-4.7 | Rpl-1/2 | 740 | 1450*950*1300 |
10 | 1.5-3.7 | |||||
13 | 1.4-3.6 | |||||
AA6-37A-AM | 37 | 8 | 2.7~6.8 | Rpl-1/2 | 740 | 1450*950*1300 |
10 | 1.9-4.7 | |||||
13 | 1.8-4.6 | |||||
AA6-45A-AM | 45 | 8 | 3.2-8.0 | DN50 | 1320 | 1900*1500*1600 |
10 | 2.6~6.5 | |||||
13 | 2.1-5.5 | |||||
AA6-55A-AM | 55 | 8 | 3.9~9.8 | DN50 | 1350 | 1900*1500*1600 |
10 | 3.1-7.7 | |||||
13 | 2.6~6.5 | |||||
AA6-75A-AM | 75 | 5.2-13.1 | DN50 | 1780 | 2500*1600*1700 | |
10 | 3.8~9.5 | |||||
13 | 3.6-9.0 | |||||
AA6-90A-AM | 90 | 8 | 6.7-16.8 | DN65 | 1940 | 2500*1600*1700 |
10 | 5.0-12.6 | |||||
13 | 4.6-11.6 | |||||
AA6-110A-AM | 110 | 8 | 8.0-20.0 | DN80 | 3000 | 2980*1850*2020 |
10 | 6.0-15.1 | |||||
13 | 4.8-12.1 | |||||
AA6-132A-AM | 132 | 8 | 9.3-23.2 | DN80 | 3170 | 2980*1850*2020 |
10 | 7.6-19.0 | |||||
13 | 6.2-15.4 | |||||
AA6-160A-AM | 160 | 8 | 11.3-28.2 | DN100 | 3580 | 3280*1880*2120 |
10 | 8.9-22.3 | |||||
13 | 7.6-19.1 | |||||
AA6-185A-AM | 185 | 8 | 12.9-32.3 | DN100 | 3900 | 3280*1880*2120 |
10 | 10.6-26.5 | |||||
13 | 8.7-21.8 | |||||
AA6-200A-AM | 200 | 8 | 14.2-35.6 | DN100 | 4580 | 3450*2000*2150 |
10 | 12.5-31.3 | |||||
13 | 9.8-24.5 | |||||
AA6-220A-AM | 220 | 8 | 15.4-38.4 | DN100 | 5800 | 3450*2000*2150 |
10 | 13.4-33.5 | |||||
13 | 11.3-28.2 | |||||
AA6-250A-AM | 250 | 8 | 17.1-42.6 | DN125 | 6100 | 4000*2150*2250 |
10 | 15.2-38.0 | |||||
13 | 13.3-33.3 | |||||
AA6-280A-AM | 280 | 8 | 18.8-47.0 | DN125 | 6900 | 4000*2150*2250 |
10 | 17.1-42.6 | |||||
13 | 15.1-37.8 | |||||
AA6-315A-AM | 315 | 8 | 20.9-52.3 | DN125 | 7200 | 4000*2150*2250 |
10 | 18.5-46.3 | |||||
13 | 17.0-42.4 | |||||
AA6-355A-AM | 355 | 8 | 26.0-65.0 | DN125 | 7900 | 4500*2150*2250 |
10 | 20.7-51.7 | |||||
13 | 18.4-46.1 |
1. 上述技術參數依據ISO1217,吸氣溫度:20°C;相對濕度：60%;吸氣壓力：O.IMPa。
2. 除上述各機型：0.3MPa~1.6MPa參數選型，請接洽漢鐘銷售人員。
3. 除標準電壓為380V,若有需求其它規格，請接洽漢鐘銷售人員。
4. 各系列均備有水冷式機型，請接洽漢鐘銷售人員。
5. 本公司持有所有規范之設計修改權利，最終規格依機器實體為基準。

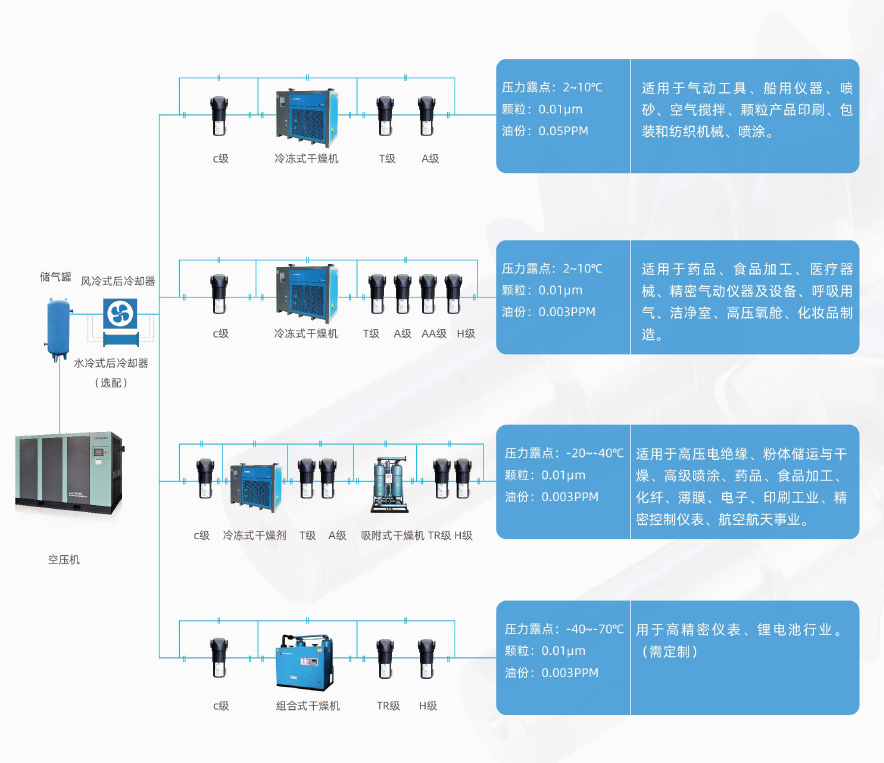

壓縮空氣凈化系統流程圖
等級 | 顆粒的壓縮空氣純度等級 | 濕度 | 最大含油量 | ||
級別a | 每立方米的最大顆粒與顆粒大小的函數，db | 取大壓力藤點 | |||
0.1 |jm | 0.5|jm | 1 pm | |||
0 | 按照由設備或供應商的規定，要求比第1等更高 | 用戶指定 | < 0.01 mg/mA2 | ||
1 | <20000 | <400 | <10 | < -70°C | < 0.01 mg/mA3 |
2 | <400000 | <6000 | < 100 | < -40°C | < 0.1 mg/mA3 |
3 | A/R | <90000 | <1000 | <-20°C | < 1 mg/mA3 |
4 | A/R | A/R | <10000 | <+3°C | < 5mg/mA3 |
5 | A/R | A/R | <100000 | <+7°C | — |
6 | — | — | — | < +1 o°c | — |
等級6和7取決于最大顆粒尺寸與最大密度 Class6: d < 5um and density < 5mg/mA3 Class: d < lOum and density < 10mg/mA3 | 等級7至9取決于所含的液態含水量 Class: Cw < 0.5mg/mA3 Class8: 0.5mg/mA3 < Cw < 5mg/mA3 Class9: 0.5mg/mA3 < Cw < 10mg/mA3 | ||||

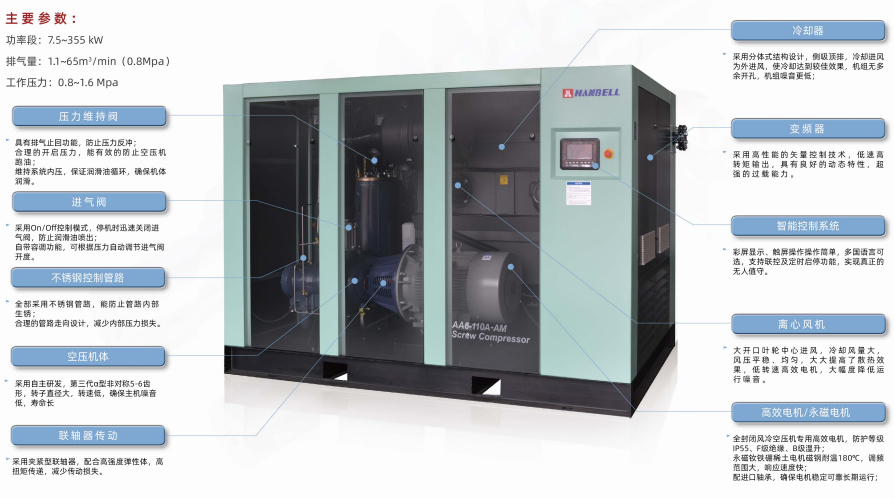

主機介紹:
1、國內自主研發、生產廠
2、漢鐘主機是國產空壓機主要供應商
3、軸承采用世界品牌，降低噪音，延長使用壽命
4、低的尖端速度導程設計，提升容積效率
5、耐高負載的設計，性能先進的專用齒形
6、運轉穩定、牢固、使用壽命長
7、轉子采用德國加工設備制造，確保零件尺寸精度
主要設備:
鑄造設備：
先進的鑄造設備，自主化鑄造系統生產，可滿足 各種不同客戶需求。
加工設備：
先逬的CNC轉子齒形研磨機，使?jié)h鐘壓縮機在制 造技術加工精度都領先于同業。
測量設備：
先進的三次元量床機，確保了轉子型線的設計要 求達到優良的齒形匹配。
測試設備：
自動化主機測試系統環節，每一臺主機都經過嚴 格的性能指標測試，以滿足客戶對高品質的要求。
倉儲設備：
先逬的AS/RS自動倉儲系統，LGV與RGV自動供料 系統，漢鐘精機彈性生產系統，用高效快捷的交期供 應客戶。
本公司具有國家頒發的《全國工業產品生產許可證》及《節能產品認證證書》，是正規的空壓機生產廠家。
本公司生產的節能空壓機比市面上普通空壓機省電35%-50%。
本公司生產的節能空壓機,震動小、噪音低、使用壽命長、保修期長,哲成實業節能空壓機整機質保1年。
本公司擁有優秀的工程師團隊，精通各機型的使用特性及各行業的使用要求。
|
05.服務好： 售前：工程師可在售前免費向您提供專業的空壓機選型及管路規劃。確保您選到合適的空壓機產品。 售中：工程師負責現場設備的調試、開通.在設備調試成功之后,書面給出用戶調試報告單,并現場培訓用戶使用. 售后：公司擁有專業的售后服務體系，可及時地在各地為您提供優質的售后服務。 |
|
深圳市哲成機電設備有限公司 咨詢熱線：0755-29863595 電話：0755-29863595 傳真：0755-29863503 手機：13823267292 電郵：sy_singfo@163.com 地址：深圳市寶安區沙井街道東塘社區環鎮路旁恒源花園第6棟B單元 |
高品質無油壓縮空氣
●提供“CLASS 0”等級的清潔無油壓縮空氣
●根據ISO 8573-1（壓縮空氣-污染物與純度等級），由第三方認證機構（TüV）對日立無油式螺桿壓縮機（DSP） ISO-8573-1排出的壓縮空氣的油分濃度進行了測量。日立無油式螺桿壓縮機（DSP）通過試驗結果證明了壓縮空氣中的含油量達到了象征最高清潔空氣品質的“CLASS 0”等級標準。
高性能主機
●不銹鋼制轉子
●在采用耐腐蝕性、耐久性優秀的特殊不銹鋼作為轉子材料的同時，還對轉子的齒面進行高精度研磨加工。三維齒形修正技術，可以確保在熱膨脹的前提下，運轉中轉子間的最適間隙。高性能涂層日立空壓機獨創的涂層技術，不僅保證了轉子能夠承受單級壓縮中超過300°C的高溫，還能夠最大限度抑制主機在效率及壓縮空氣潔凈度方面等的性能下降。相同電機功率時的比較DSP單級機在1級壓縮達到規定壓力（0.69MPa）后，空氣在后冷卻器被冷卻，因此，在結構上零部件數量比兩級機少，當然初期成本也較之便宜。另外，壓縮機主機只有1個，維護成本也約減一半。
公司的經營目標是把空壓機系統設備的節能效應做到最大化，目前取得的效果具體在以下4方面：
1、空壓機節省30-50%；
2、干燥機節省50%以上；
3、排水器達到零排放，節能100%；
4、平時保養占空壓機費用絕大部分，可以節省60%以上；
作為專業空壓機系統設備銷售及技術服務公司，哲成空壓機系統設備一向以優質的產品、良好的服務和全方位的技術支持而為人稱道。在廣大客戶的支持下，公司日益壯大。讓我們攜手并進，不忘初心，共圖發展。
歡迎各界人士及新老客戶光臨我們公司實地考察、指導！
